C-FLEX轴承 安装指南

安装指南

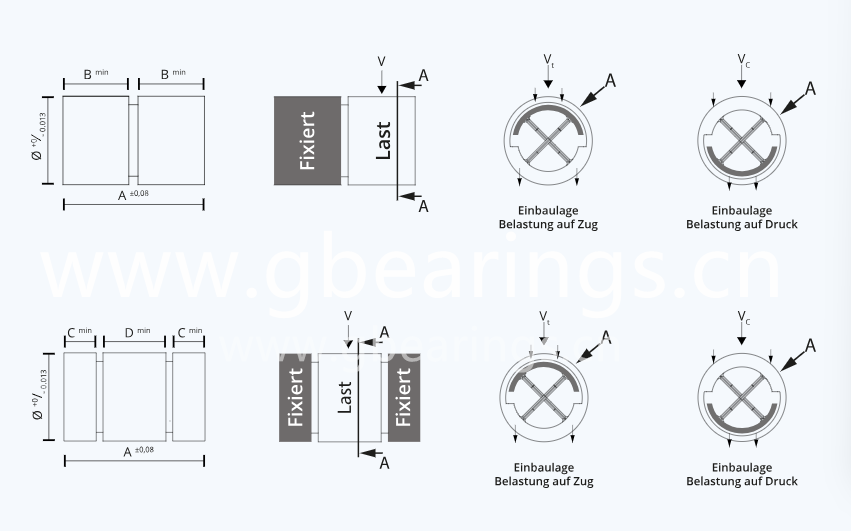

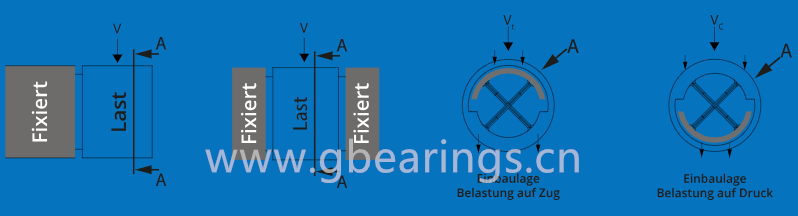

根据十字弹簧接头的安装位置(见图),弹簧承受不同的载荷。在Vc的情况下,载荷通过前套筒或中套筒作用在弹簧上,牢固插入的半壳体在压力下加载,因为下班壳体牢固的支撑在后部或两个外部轴承部件中. Vt产生拉伸载荷。

下面将展示一些安装标准版十字弹簧接头的建设性安装解决方案。

对于大部分应用，建议根据负载类型Vt 进行安装，即如果可能，接头应承受张力。

1. 使用夹紧螺钉安装

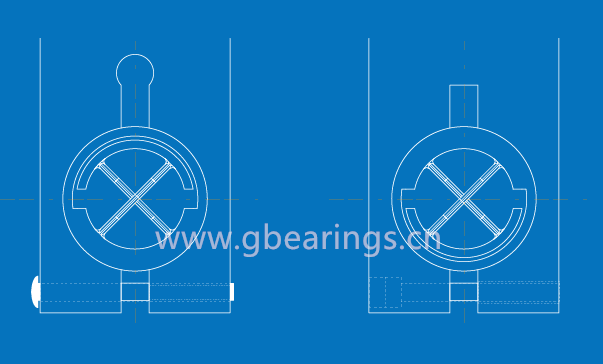

孔径应比十字弹簧接头的外径大0.013 - 0.038毫米左右。如果发生振动，建议使用一种常用的螺钉锁定方法。如果在夹紧螺钉 对面设有带孔的槽。则可以降低张力，如虚线所示：

2. 通过预紧力夹紧

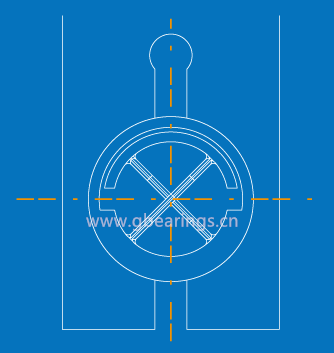

这种配置可以选择用于低扭矩，夹紧力必须足够高。以避免在孔内扭曲，为了便于将接头插入孔中，有必须要展开槽。建议谨慎使用，以免超过弹性限制。

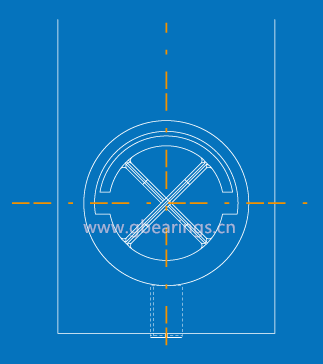

3. 使用螺纹销安装

孔径比十字弹簧接头的外径大约 0.013 - 0.038毫米。在这安装中，固定是用螺纹销完成的，为避免十字弹簧接头变形，建议小心拧紧平顶螺纹螺钉。在发生振动时，必须要固定螺钉链接。

4. 使用径向布置的定位销安装

孔径比十字弹簧接头的外径大约 0.013 - 0.038毫米左右，组装后钻孔和摩擦。在加工过程中，在任何情况下都不得触摸弹簧。

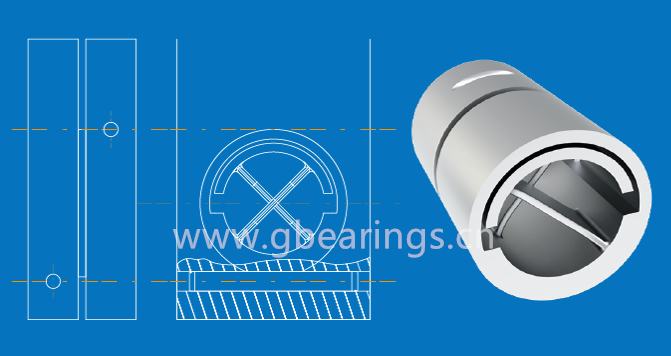

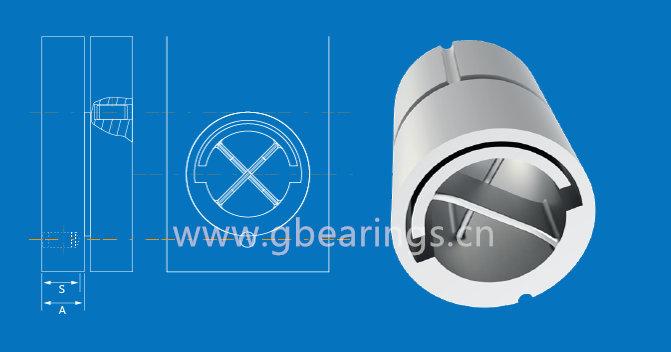

5. 使用定位销在横向和轴向安装

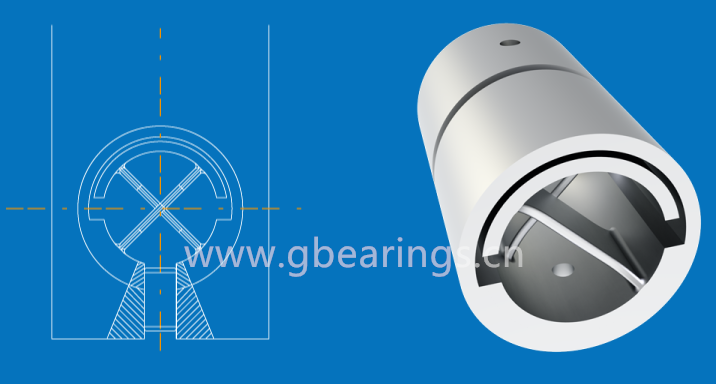

孔径比十字弹簧接头的外径大约 0.013 - 0.038毫米左右，压入后用导套钻孔，然后销钉。孔在厚接头壁中与45°以下的适当位置弹跳。钻孔时应避免突破接头内壁。盲孔深度S不大于长度A的75%。

6. 通过压配合安装

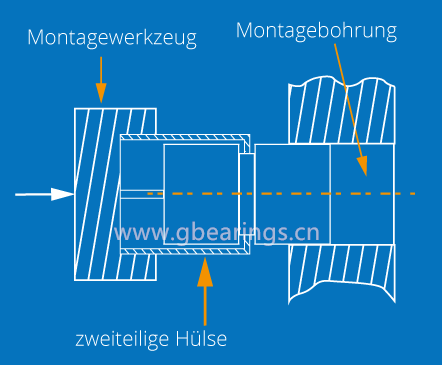

使用压针或粘合针进行固定。通过将接头侵入“干冰”中，可以造成收缩而不会损坏。可以加热相关的轴承部件以扩大孔，但是十字弹簧接头不应暴露在480℃以上的温度下，为避免在组装过程中损坏，需要如图所示的特殊工具。

7. 通过固定剂组装

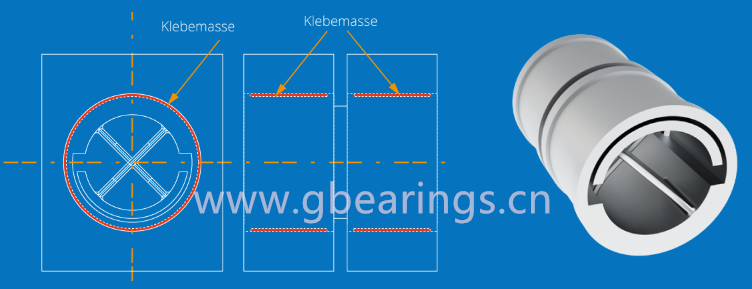

例如，螺纹锁固定剂可以用于粘合剂安装。

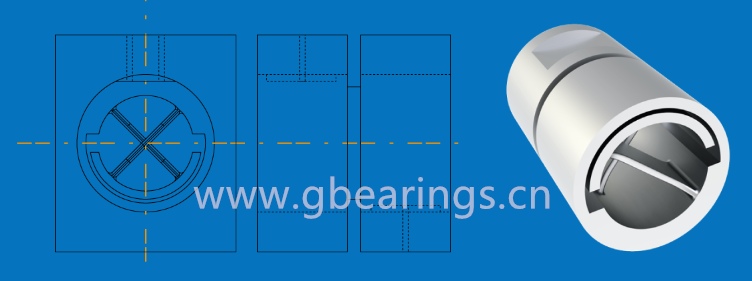

8. 固定平面与固定螺钉组合安装
