Linear Rotary Bearings 直线轴承

Linear Rotary Bearings 直线轴承

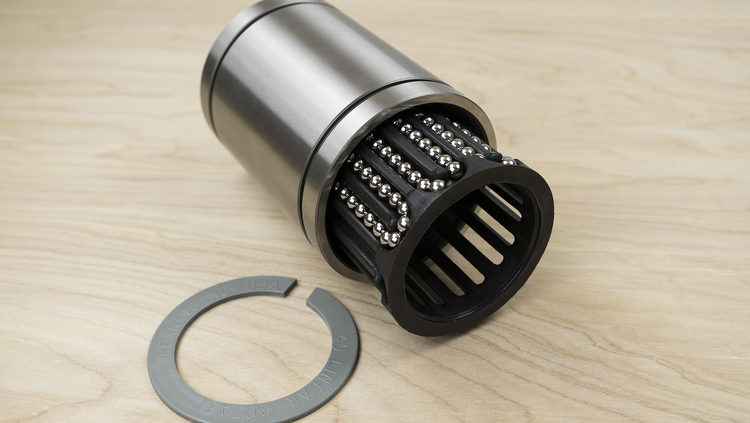

轴承的成功归功于其设计中对数学和几何学的有效利用。球轨迹路径为椭圆形（用于无限球流），并且使用路径的直线部分的两侧。同一滚珠回路上保持架上的两个开口（与其他只有一个开口的直线轴承不同）允许滚珠以任一路径接触轴和轴承座的内圈，但不能同时接触。为了使球循环，一条路径必须加载，另一条路径必须有回球的间隙。滚道或外壳的内表面在几何上中断，因此一个轨道系统的两条路径在任何时候都不能接触。游道之间的间隙允许球的回流。保持架在轴承座内旋转和滚珠向任何方向旋转的能力允许同时进行线性和旋转运动。轴的纵向或往复运动导致滚珠在其自己的轨道系统内循环。轴的旋转运动使滚珠流动，就像典型的旋转轴承一样。

在仅存在线性运动的应用中，滚珠在座圈上和滚道上的运动会在保持架上产生扭矩。扭矩不平衡，这意味着保持器可以自由旋转。这会导致保持器由于轴的线性运动而略微蠕变或旋转。这种轻微的旋转使球在负载向在座圈和轴上都暴露在新的表面上。这种表面的不断变化意味着轴承和轴的使用寿命更长。在安装过程中，不再需要调整轴承的方向以获得**承载能力，也不再需要定期拆卸组件以旋转轴承以延长使用寿命。

在存在旋转的应用中，很明显，旋转会导致球流利用每个滚道的整个宽度和整个轴的支承表面。

此外，该原则使用**数量的滚珠轨道系统和**的滚珠直径。显然，每个电路的球越多，每个球的单位负载就越少。

线性旋转轴承在更大负载下具有更长的使用寿命、更平稳的运行以及线性旋转减摩运动的独特优势。

直线轴承推荐型号：

LR-6
LR-8
LR-10
LR-12
LR-16
LR-20
LR-24
LR-32
LR-40
LR-48
LR-64
光轴推荐尺寸：
3/8
1/2
5/8
3/4
1
11/4
11/2
2
21/2
3
4
