HEPHAIST球铰轴承 SRJ球面滚动接头

来源：本站发布时间：2024-5-13点击：

信息摘要：

HEPHAIST球铰轴承 SRJ球面滚动接头

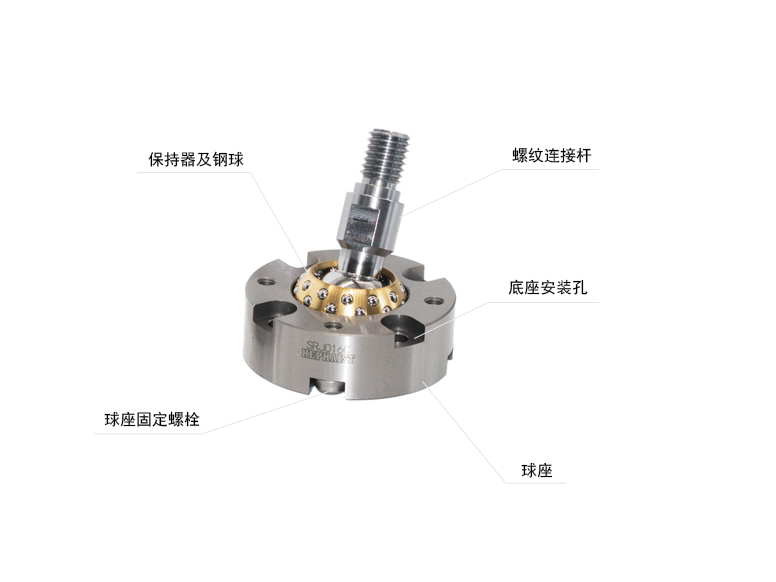

SRJ球铰轴承球面滚动接头

高刚性和高精度，零间隙滚动导轨

平行机构的基本多自由度接头通常通过球形接头组合获得 2 到 3 个自由度。然而，这种球形接头组合通常会导致结构复杂性和体积。
有多自由度滑动球面滚珠轴承可供选择，但它们存在较大的摩擦阻力和内部游隙问题。
Hephaist 开发了 SRJ - 球面滚动接头作为所有这些问题的解决方案。

特征

高精度

SRJ的运动部件采用预紧滚动轴承结构，使SRJ以低摩擦阻力和零间隙实现高精度。

特性

与具有 3 个自由度的滚动轴承组合相比，SRJ 实现了更高的刚性和小型化。

非常适合并联机构

最适合需要高精度、高刚性的并联机构，和紧凑性。

超精密球面加工

独特的Hephaist加工技术提供超精密的球面。

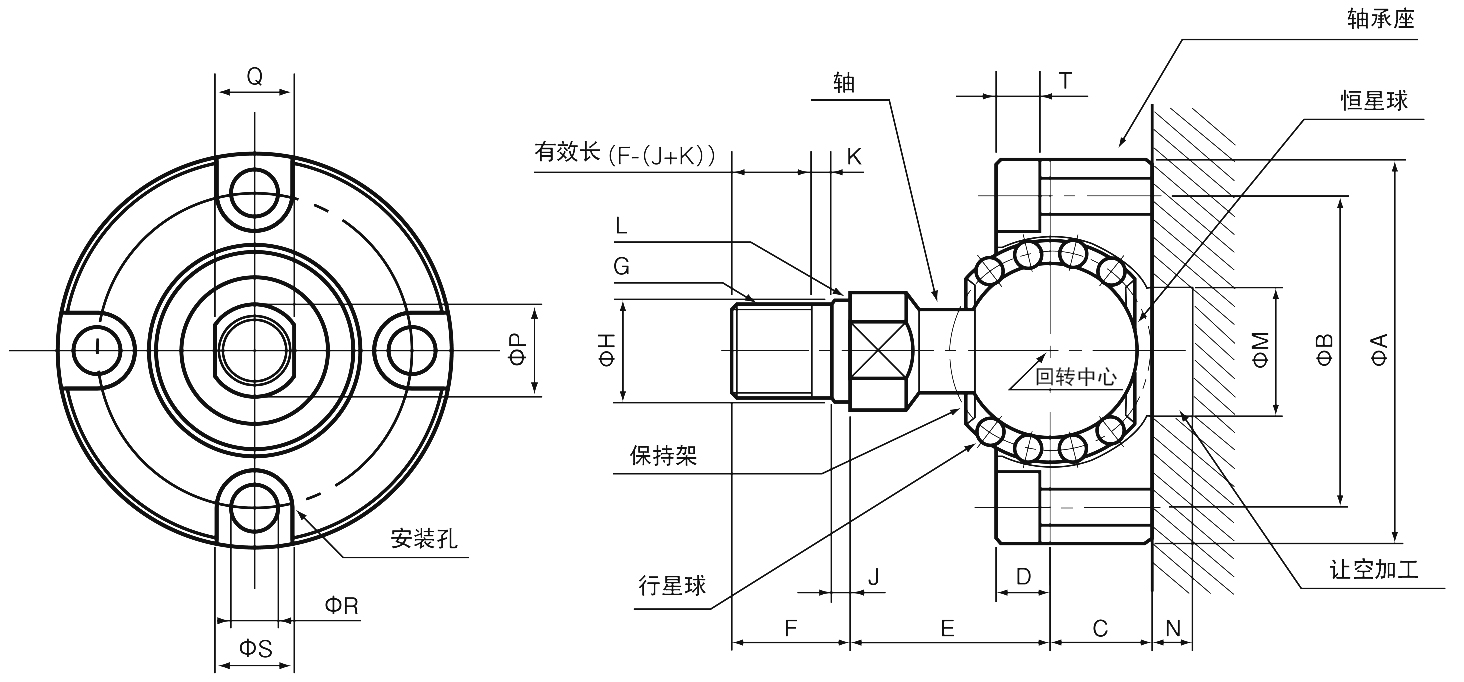

尺寸表

型号	Φa尺寸公差		ΦB型	C	D	E	F	G	ΦH （龙头接头）		ΦI	J	K （螺纹跳动部分）	ΦL 钻头： U型钻孔：深度：	M （跨平面宽度）	ΦN系列	P
SRJ004C	19	0 -0.008	15	3.8	2.5	10	6	M3型	3.6	-0.004 -0.012	4.5	2	1	4-2 φ3.5 1.5	4	6	1.5
SRJ006C	25	0 -0.013	20	5.5	3.8	11.5	8	M4×0.5	4.5	-0.004 -0.012	6	2	1	4-3 φ5 2.3	5	10	2
SRJ008C	30	0 -0.021	24	7	4	16	12	M5×0.5	5.5	-0.004 -0.012	8	4	-	4-3.4 φ6 2	7	11	2
SRJ012C	42	0 -0.02	34	11	6	20	15	M10型	11	-0.006 -0.017	16	2	2	4-4.3 φ8 3.6	14	14	2
SRJ016C	56	0 -0.03	45	12	7	32	18	M12型	12.6	-0.006 -0.017	16	3	-	4-5.5 φ9.5 4.6	14	25	5
SRJ024C	74	0 -0.03	62	17	11	42	23	M14型	15	-0.006 -0.017	19	5	-	4-6.6 φ11 5.5	17	35	7
SRJ032C	100	0 -0.035	84	22	16	60	30	M16型	16.6	0 -0.011	25	6	-	4-9 φ14 8.6	22	48	10
SRJ048C	136	0 -0.04	114	38	22	78	38	货号 M28×2	30	0 -0.013	36	6	-	6-11 φ17.5 10.8	30	60	10

注1）标配防锈油。如果客户指定润滑脂，则将涂抹润滑脂。
注2）当轴转动时，固定器伸出外壳底部，因此必须加工另一侧的安装面以形成凹槽

材料

外壳：SUJ2/杆：SUJ2・S45C/固定器：C3604A-LCd

HEPHAIST球铰轴承球面滚动接头

标准产品材料为SUJ2（高碳、高铬轴承钢）。
也可根据要求使用不锈钢。
也可以安排表面处理（低温黑铬处理）。
精密等级 SP 可用于 SRJ008 至 SRJ032 项目。
